Lugar de origen:
China
Nombre de la marca:
XINYU
Número de modelo:
Hectogramo

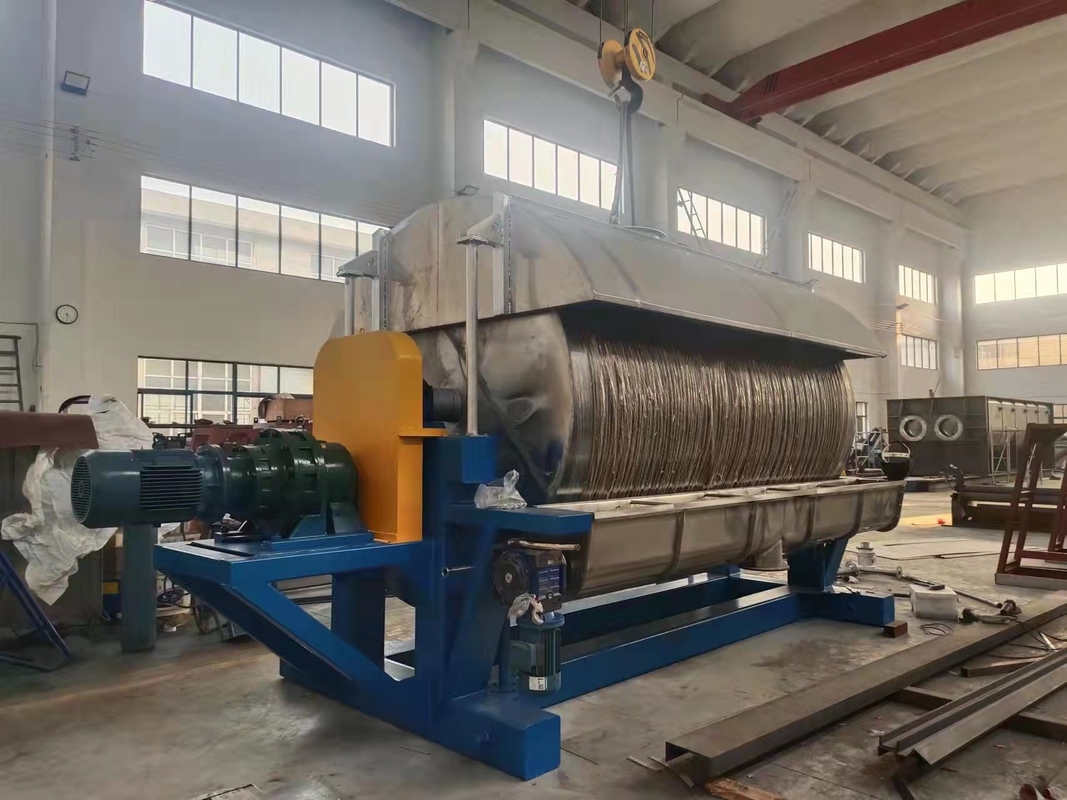

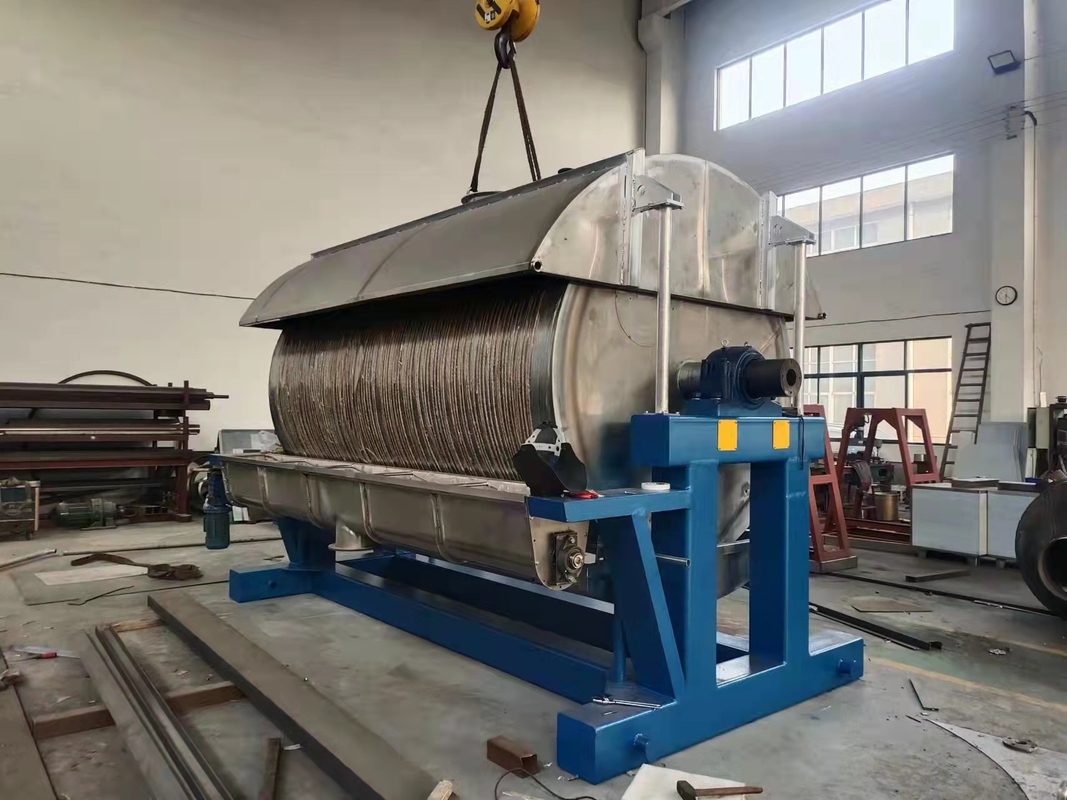

TG-φ1,5 tipo secador del×1,8 del raspador del rodillo
I. requisitos técnicos
1. Material: Rodillo plateado cromo de la superficie de Q345R
2. Humedad inicial: el 75%
3. Humedad final: el ≥10%
4. Producción: 2000kg/24h→85kg/h
5. Modo de control: Gabinetes independientes (gabinetes de control separados)
6. Modo de calefacción: Vapor (0,4 mpa mpa~0.5)
7. Sistema de la deshumidificación: Conexión externa del deshumidificador
8. Tipo de equipo: TG-φ1.5×1.8
II. selección técnica
Evaporación del agua por hora: W=85* [(75%-10%)/(1-75%)]=221kg/h
Capacidad de dirección por hora: G=221+85=306kg/h
La intensidad de la evaporación por metro cuadrado por hora es 10~12 kg/h.m2 según la condición de la fuente de calor del sitio del usuario y los datos reales de la experiencia de nuestra instalación y depuración anteriores (10 kg/h.m2 aquí)
La intensidad de la evaporación por Q=10÷60=0.166 minucioso cuadrado kg/min.m2. Componente del agua que se evaporará por minuto: Q1=221÷60=3.68kg/min.m
Área requerida real =3.68÷0.166=22m2 (área de sequía eficaz)
El área de sequía eficaz real del secador del raspador del tambor es como sigue: S=7.3 m2, consideran usar 1 equipo de sequedad para resolver el área de sequía real. El solo modelo es: TG-φ1.5×1.8, S=8.4 m2
Lista de la configuración de III.Equipment
| Sistema de sequedad del ordenador central | ||||
| Seriel# | Nombre | Espec. | Material | Q'ty |
| 1 | Tambor rotatorio | Φ1.5×1.8 | El acero de carbono croma la superficie plateada | 1 |
| 2 | Marco principal | clasifique | Q235,18#U-steel | 1 |
| 3 | Transmisión | 5.5kw | Componentes (conversión de frecuencia) | 1 |
| 4 | Reductor | clasifique | Componentes | 1 |
| 5 | Transporte (asiento) | clasifique | Componentes | 2 |
| 6 | Raspador | Clasifique, ajustable | primavera 410 de acero | 1 |
| 7 | Junta rotatoria | clasifique | Manguera del metal | 1 |
| 8 | Capilla suspendida | clasifique | Tratamiento anticorrosión y antioxidante de Q235 | 1 |
| 9 | Extractor mojado | 4-72-4.5A | Tratamiento anticorrosión y antioxidante de Q235 | 1 |
| Sistema de carga | ||||
| Seriel# | Nombre | Espec. | Material | Q'ty |
| 1 | Compartimiento de almacenamiento | clasifique | SUS304 | 1 |
| Sistema de escape | ||||
| Seriel# | Nombre | Espec. | Material | Q'ty |
| 1 | Placa oblicua para la descarga | clasifique | SUS304 | 1 |
| 2 | Tolva de la descarga | clasifique | SUS304 | 1 |
| Gabinete de control eléctrico | ||||
| Seriel# | Nombre | Espec. | Material | Q'ty |
| 1 | Gabinete eléctrico | clasifique | Gabinete del jection del espray | 1 |
| 2 | Transformador de la frecuencia | clasifique | clasifique | 1 |
| 3 | Interruptor de Aairbreak | clasifique | clasifique | sistema completo |
| 4 | Sobrecarga termal | clasifique | clasifique | sistema completo |
| 5 | Contactor | clasifique | clasifique | sistema completo |
| Nota: según la situación real, el usuario de la deshumidificación continúa la conexión de la tubería de la deshumidificación solo, nuestra compañía puso el reborde a un lado | ||||
