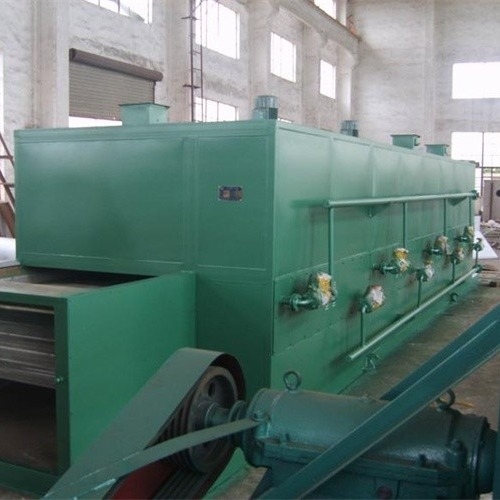

Horno de secado de aire caliente 400Kg/H Secador de banda transportadora 316SS DW1.2×10

DW1.2*10

Sresumir

La máquina de secado tipo cinta de la serie DW será asistida por instituciones de materiales de procesamiento apropiados, como distribuidor estrella, banda oscilante, molino o granulador, la distribución en la cinta transportadora, la cinta transportadora a través de uno o varios canales de unidades de calefacción, cada unidad de calefacción está equipada con calefacción y sistema de circulación de aire, cada canal tiene uno o varios sistemas de escape húmedo, una cinta transportadora en el aire caliente de arriba hacia abajo, o de abajo hacia arriba a través del material en la cinta, para que el material se pueda secar uniformemente .

Aaplicación

La secadora de tipo correa de la serie DW es el equipo de secado continuo que se utiliza para ventilar, escamas, buena forma, secado de material granular, agua para vegetales deshidratados, hierbas medicinales chinas y otras tasas altas, y la temperatura del material no permite que el material alto sea particularmente adecuado para la serie;máquina de secado tiene las ventajas de secado rápido, alta intensidad de evaporación.La calidad del producto es buena.

Condiciones de diseño

1. nombre del material: Trigo hervido
2. Capacidad de procesamiento: 400Kg/h
3. Fuente de calor: Estufa de aire caliente de gas natural
4. Material del equipo: La parte de contacto del material es de acero inoxidable.

Parámetro técnico

Tipo DW-1.2*10

número de celdas 5

Ancho de la correa (m) 1.2

Sección de secado (m) 10

Espesor de pavimentación (mm) 10～80

Temperatura de uso final (℃) 50～80

Tiempo de secado (h) 0.2~1.2

Cantidad de ventiladores 6

Potencia total (kilovatios) 11

Dimensión total (m) 11.5*1.95*2.5

Peso (kg) 6800

Características del secador de banda

1, regulación continua de la velocidad del secador de la correa de malla DW;

2, la longitud de 2 m es una unidad de ciclo, y se dispone de un ventilador de circulación separado

3, requisitos de producción y configuración del equipo:

Material principal: cinturón de malla de acero inoxidable, el marco principal está hecho de acero al carbono, revestimiento de acero inoxidable, acero externo, pintura, material de capa de aislamiento intermedio, lana de vidrio superfina;

El cinturón de malla está hecho de un cinturón de malla de una sola capa de acero inoxidable;

Grupo de placa de bloque de cinturón de malla 1;

Abrazadera: el material es un tubo de acero inoxidable 304 y los puntales se fijan con el cinturón de malla;

Cadena: rueda dentada 45, cubierta protectora de la correa de la cadena del transportador;

Ventilador: ventilador de circulación 5;

Ventilador de escape 1;

Tubería de aire de drenaje, 1 juego de tubería de aire circulante (distribución desigual de los orificios en la tubería de aire circulante para garantizar un secado uniforme de los materiales cuando el grosor del revestimiento es uniforme);

La velocidad de la correa de red está controlada por el motor regulador de velocidad de conversión de frecuencia, que puede controlar efectivamente el tiempo de retención del material, para controlar el grado de secado del material y ajustar la salida de todo el sistema.

Caja de control 1 juego;

Estufa de gas natural 1 juego
