1, parámetrodiseñado:
⑴, Nombre material: Levadura de la cerveza
⑵, Temperatura del aire de la entrada: 160℃;
⑶, Temperatura del aire del mercado: 80℃;
(4), contenido del sólido-líquido: el 10%;
(5), capacidad: 300㎏/h;
⑹, Nivel de entrada: más el de 98%;
⑺, Humedad del producto final: el 5%;
⑻, Método que saca el polvo: Retiro de polvo de la eliminación de dos fases del polvo del colector de polvo del ciclón +spray;
⑼, Actúe el modo: operación directa
⑽, Medio de sequía: El aire filtrado;
⑾, Fuente de calor: tipo ardiente directo estufa caliente de la ráfaga del gas natural.
2, característica del material:
Contenido sólido del licor crudo de la levadura: el 10%, la salida es cerca de 210 toneladas al mes.
Diseño del equipo
1, determinación de los parámetros del cálculo de proceso:
⑴Parámetro material:
Contenido en agua de alimentación: ω1 el =90%, contenido de agua del producto: ω2 el =5%;
Temperatura de la alimentación: θ1 =20℃, θ2 =60℃
Salida de la probeta de desecar gases: 产 =300㎏/h. de W.
⑵Parámetro del aire:
Temperatura ambiente: t0 =20℃,
Humedad del aire: aire seco de d0 =0.01㎏water/㎏,
Temperatura de la entrada del aire caliente de la probeta de desecar gases: T1 = 160℃
Contenido de agua de la entrada del aire caliente: d1 = aire de 0.01㎏ water/㎏dry
Agote la temperatura de la probeta de desecar gases: t2 =8 0℃,
2, balance material
Saque el agua:
Wwater=Wcapacity× (ω1 - ω2)/(1-ω1)
=300× (90%-5%)/(1-90%)
=2550Kg/h
Cantidad de la alimentación de líquido de la materia prima:
产 =2850kg/h del 水 +W del =W del 进 de W
3, balanza de calor:
⑴El calor de evaporación requirió:
×del 水 del 水 ×595+W del =W de Q1 (0.45×t2-1×θ1)
=2550×595+2550× (0.45×80-1×20)
=155.8×104Kcal/h
⑵El producto calienta para arriba el calor necesitó:
×del 产 del =W de Q2 (Cs× (1-ω2)+1×ω2)× (θ2 - θ1)
× de =300× (0.4× (1-0.05) +1×0.05) (60-20)
=0.516×104Kcal/h
⑶Pérdida de calor externa de probeta de desecar gases:
Q3 =0.1× (Q1 +Q2)
=0.1× (155.8+0.516) ×104
=15.63×104Kcal/h
Comprobación de cómputos: Control de pérdida seco de calor en el agua de la periferia 60~100Kcal/Kg, ahora: 15.63×104/2550=61.3Kcal/Kgwater, en la gama del control.
⑷El flujo del aire caliente requerido para secarse: (Considere la cantidad de fuga de aire por el 10%)
G= (［i de Q1 +Q2+Q3)/1 - i2' - 0.1×0.24× (t2 -］de t0)
i1 - i2' = (0.24+0.45×d1)× (t1 - t2)
= × (0.24+0.45×0.01) (160-80)
=19.56Kcal/Kg
G =1.1× (155.8+0.516+15.63) ×104/(19.56-0.1×0.24× (80-20)),
flujo de volumen del convertido de =94896.85Kg/h como 73563Nm ³ /h
⑸Calor requerido para secarse:
Q=G× (i1 - i0)
i1 - i0 = ((0.24+0.45×d1)×t1+595×d1) - ((0.24+0.45×d0) ×t0+595×d0)
= ((0.24+0.45×0.01) ×160+595×0.01) - ((0.24+0.45×0.01) ×20+595×0.01)
=34.23Kcal/Kg
Q=94896.85×34.23=324.8×104Kcal/h
⑹, El cálculo del contenido de agua del extractor de la probeta de desecar gases:
水 /G de d2 =d1+W
aire de =0.01+2550/94896.85=0.03687Kgwater/Kgdry
Compruebe el diagrama de la humedad del aire: La temperatura de bulbo mojado correspondiente al istw2 =46℃, 则 t2 de la temperatura de extractor y del contenidode agua - TW2 =80-46=34℃, puede asegurarse que el separador ciclónico no rocíe.
4, cálculo de la torre de espray:
⑴La selección de atomizador:
La selección preliminar Lpg3000 del tipo atomizador centrífugo de alta velocidad, el diámetro del disco de atomización es los 0.20m, y la velocidad máxima es 13000 R/mínimos.
⑵Cálculo de la distancia del jet:
Radio del jet: R=3.46d0.3×G0.25×n-0.16
Como antes de lista: d=0.20m, G=2850Kg/h,
n=12500r/min
∴ R=3.46× (0,20) 0,3 × (2850) 0,25 × (12500) - 0,16
=3.46×0.617×7.3×0.221
=3.448m
⑶Diámetro interno de la torre de espray:
El diámetro interior de la DSI general1 de la torrede espray = (0.85~1.4) ×2R
Consiga: D1 =1.28× (2R)
=1.28×2×3.448
=8.83m
Redondeando, consiga D=8.9m
①La altura recta general de la sección de la torre de espray es: H1 = (0.9~1.1) D1,
Consiga H1 =1.1×D1=9.79m
②Si: Diámetro del mercado: D2 =0 los .30m.
③Fije el ángulo inferior del cono de la sección del cono de la probeta de desecar gases es altura de la forma cónica 56°The es H2 =8.1m
④Altura volute de la toma: H3 =1.6m
Rocíe la altura de la torre: H=H1+H2+H3=9.79+8.1+1.6=19.49m
⑸La velocidad axial media del aire caliente en torre de espray se comprueba:
En el control de la velocidad mala axial 0.10~0.5m/s.
160℃inlet el aire, densidad 0.815kg/m3, la temperatura en el más bajo de la sección recta es 80℃, agota la densidad 1.0kg/m3 del aire, la densidad media del aire caliente es 0.9075kg/m3
El volumen de flujo medio de aire de torre de espray: L=104569m3/h=29m3/s
Velocidad media axial del viento caliente: u0 =0.46m/s, en la gama del control.
⑹, La racionalidad de la fuerza de sequedad que comprueba el tamaño de la probeta de desecar gases:
Volumen cilíndrico de la sección: V1 =608.74m3
Afile el volumen de la sección: V2 =173.56m3
Volumen total: V=782.3m3
Valor de la fuerza de sequedad:
②Las fórmulas siguientes para calcular la intensidad de sequía se proporcionan generalmente:
E'= ((T1 +273) 3,4287)/((t2 +273) 3,34)
=3.39Kgwater/m3·h
水 /h del 水 /h>2550Kg de W1 =V×E=782.3×3.39=2650Kg
Según el cálculo de la fuerza de sequedad, el tamaño de la probeta de desecar gases puede cumplir el requisito de la sequedad.
①Diferencia media de la temperatura del registro en probeta de desecar gases:
TM = ((t1 - θ1) - (t2 - θ2)) /ln ((t1 - θ1)/(t2 - θ2))
= ((160-20) - (80-60))/ln (160-20)/(80-60))
=61.67℃
②Selección de coeficiente de transferencia de calor volumétrico:
El coeficiente de transferencia de calor volumétrico para el secado por aspersión centrífugo es 30~50Kcal/m3·h·el ℃, su valor se relaciona inverso con el tamaño de partícula del producto, y se relaciona positivamente con la velocidad axial del aire caliente. Según experiencia, los pequeños valores se deben tomar α=45Kcal/m3·h·℃.
③La cantidad de calor intercambio en una torre seca:
=α×tm×V del cuarto de galón
=45×61.67×782.3
=217.09×104Kcal/h>Q1+Q2=156.32×104Kcal/h
De calor del volumen del control del tamaño la probeta de desecar gases puede cumplir los requisitos de la sequedad.
5, cálculo de la fuente de calor:
El calor requerido para secar isQ=324.8×104Kcal/h, en vista de la baja temperatura en invierno, como fuente de calor, debe haber un permiso de calefacción del 10%, la salida de calor de la fuente de calor será QR = 358×104Kcal/h.
(1) tomando el gas natural como fuente de calor
Si el poder calorífico del gas natural es 8500kcal/Nm3, la eficacia del tipo directo horno de la combustión de combustión para el 90%, el consumo del gas es:
燃气 =468Nm3/h. de M.
6, cálculo del colector de polvo del ciclón:
Selección de colector de polvo primario del ciclón:
Temperatura del aire de la entrada es 80℃, aire que maneja tarifa es 94896.85m3/h, velocidad del viento de la entrada es 19m/s, colector de polvo selecto del ciclón 2×CLT-2000.
La selección de ciclón de dos fases:
Temperatura del aire de la entrada es 80℃, aire que maneja tarifa es 94896.85m3/h, velocidad del viento de la entrada es 19m/s, colector de polvo selecto del ciclón 2×CLT-2000
El removedor del polvo de la espuma:
Temperatura del aire de la entrada es 80℃, aire que maneja tarifa es 94896.85m3/hWith que un diámetro de 3,66 metros rocía el removedor del polvo
7, cálculo del conducto:
1, tubo de aire de la entrada,
Tome la velocidad de aire de la entrada es 18m/s, temperatura del aire de la entrada es 160℃, tarifa de aire de la entrada es 116437m3/h,
Æ1 = (V1 ÷3600÷18÷0.7854) 0,5 =1.523M------ getΦ1550 milímetro
2, tubo de aire del mercado
Tome la velocidad de aire del mercado es 16m/s, temperatura del aire del mercado es 80℃, tarifa de aire del mercado es 94896.85m3/h,
Æ2 = (V2 ÷3600÷16÷0.7854) 0,5 =1.4487M----- getΦ1450 milímetro
8, lista de parámetro de dispositivo:
⑴, Dentro del diámetro de la torre: Φ8900mm
⑵, El diámetro externo de la torre: Φ9100mm
⑶, cantidad de aire requerida: 94896.85kg/h
(4) temperatura del aire de la entrada: 160℃, temperatura del aire del mercado: 80℃.
⑸, Evaporación del agua: 2550Kg/h.
(6), contenido de agua seco del polvo: el 5%.
(7), calorías de sequía: 324.83Million kcal/hora.
(8), colector de polvo del ciclón de la primera fase: 2×CLT-2000, colector de polvo de dos fases del ciclón: 2×CLT-2000,
El diámetro del removedor del polvo del espray: los 3.66M
(9), máquina que sopla: modelo: poder 4-72-16B: Velocidad 55KW: 630R/min.
(10), fan de proyecto inducido: modelo: Poder de G4-73-12D: Velocidad 160KW: 1450r/min
(11), bomba de tornillo: Modelo: Poder GF30-1: presión 2.2kw: 0.6MPa
régimen: velocidad del ³ /h de 3M: 940r/min
(12), atomizador: modelo: Poder de R-XH3t: Velocidad 22KW: 13000r/min.

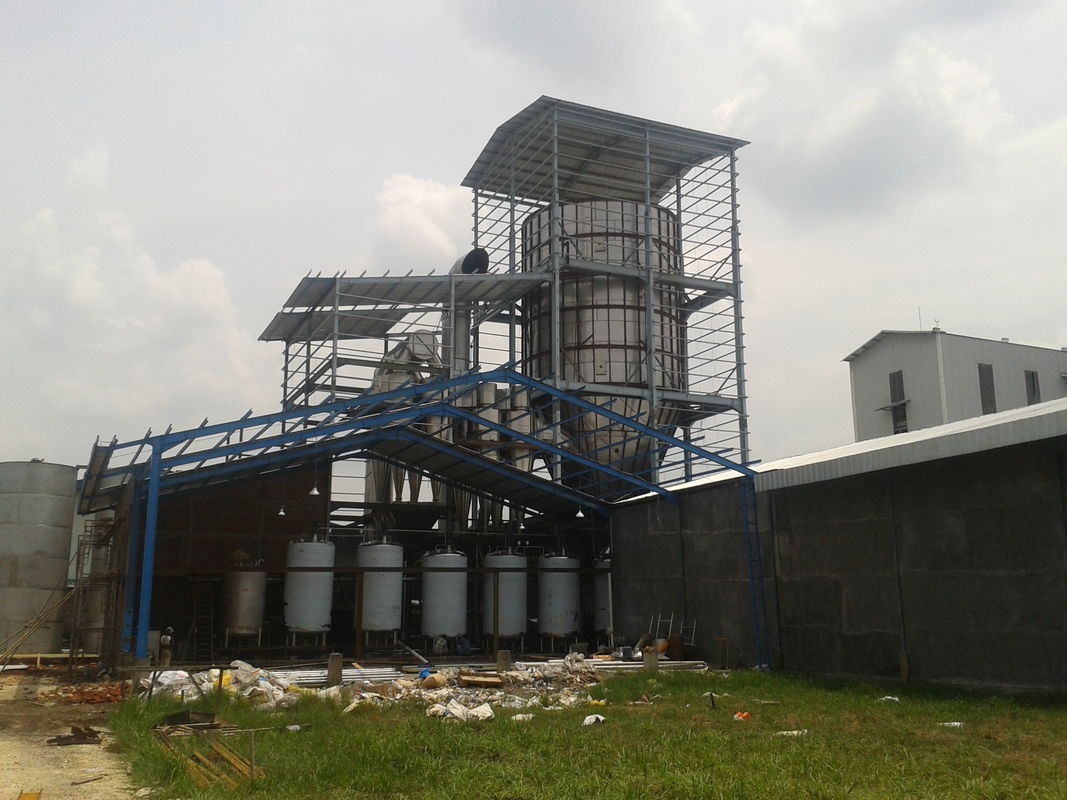

9, escrito del equipo:
Este diseño se basa en las exigencias del consumidor, la práctica del diseño de la experiencia avanzada nacional y extranjera y de la fábrica durante muchos años. En este diseño, estrictamente de acuerdo con los requisitos de usuarios, y asegurar la realización de los indicadores. El diseño se basa en la idea de la deriva avanzada, confiable, y apropiada de las concesiones del precio.
El sólido-líquido con el contenido sólido del 10% es bombeado en el top de la torre por una bomba de tornillo, y el material se dispersa en incluso y los pequeños grupos de la niebla bajo fuerza centrífuga producida por la máquina de atomización
El aire natural a través del filtro de aire después de calentado a la sequedad del aire caliente de 160 DEG C, el distribuidor del aire caliente y la parte superior de la niebla en la probeta de desecar gases después de contacto con el enfriamiento rápido a 100 DEG C, y entonces los espirales materiales calientes, en curso de disminución en temperatura del aire disminuyó gradualmente, mientras que el contenido en agua material disminuyó gradualmente, y cumple en última instancia los requisitos de diseño después del polvo, gas de escape descargado afuera. Este sistema adopta el volumen del espray por la hora para el atomizador centrífugo de alta velocidad 3000kg.
El polvo acabado seco se descarga debajo de la probeta de desecar gases y del colector de polvo del ciclón, y el gas de escape se descarga afuera después de desempolvar.
10, características de cada sistema del equipo:
| Serial | Nombre | Característica |
| 1 | Sistema del alimentador |
1, bomba de tornillo: Modelo: GF30-1, régimen: ³ /h, presión de 3M: 0.6MPa. 2, la válvula de la tubo de alimentación adopta 2/4" válvula del tubo de s (si no puede hacer juego el mercado de la bomba, presionar el tamaño del mercado de la bomba), y su contacto con el material usando 304 |
| 2 | Sistema de la atomización |
1, atomizador centrífugo de alta velocidad equipado de poder: 22KW, velocidad: 13000r/min, inyección líquida máxima: 3000kg/h. 2, equipado de una bomba de aceite, el aceite se refresca en el tanque, y el tanque de almacenamiento del agua se hace de Q235 material. El componente de cobre del refrigerador de agua se hace del cobre 3, diámetro de la placa de atomización: Φ200mm, material: 304 4, contacto material con el acero inoxidable 304, y el resto con acero de carbono 5, el atomizador adopta la regulación de la velocidad de la conversión de frecuencia. |
| 3 | sistema de la Caliente-ráfaga |
1, máquina que sopla: modelo: 4-72-16B, poder: 55KW, velocidad: los 630r/m, tarifa que sopla: 71971~100730m3/h, presión: 1538~1218Pa 2, selección de la fan de fabricantes bien conocidos nacionales de productos, con la válvula de aire |

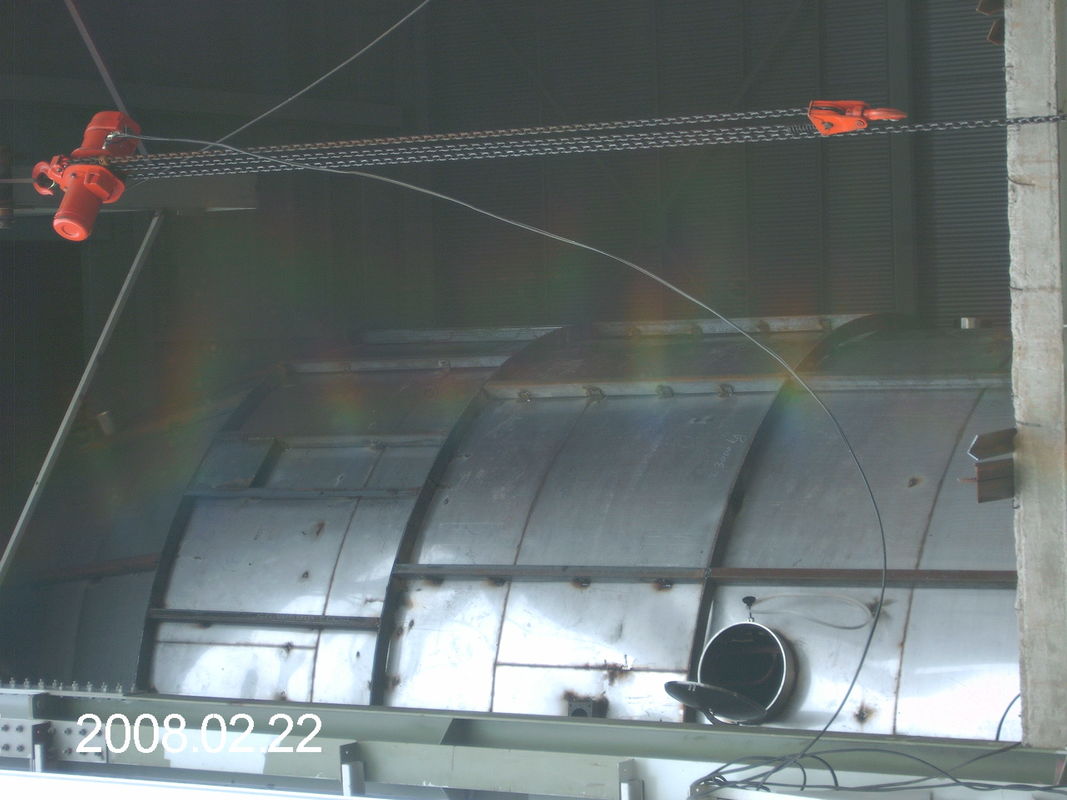

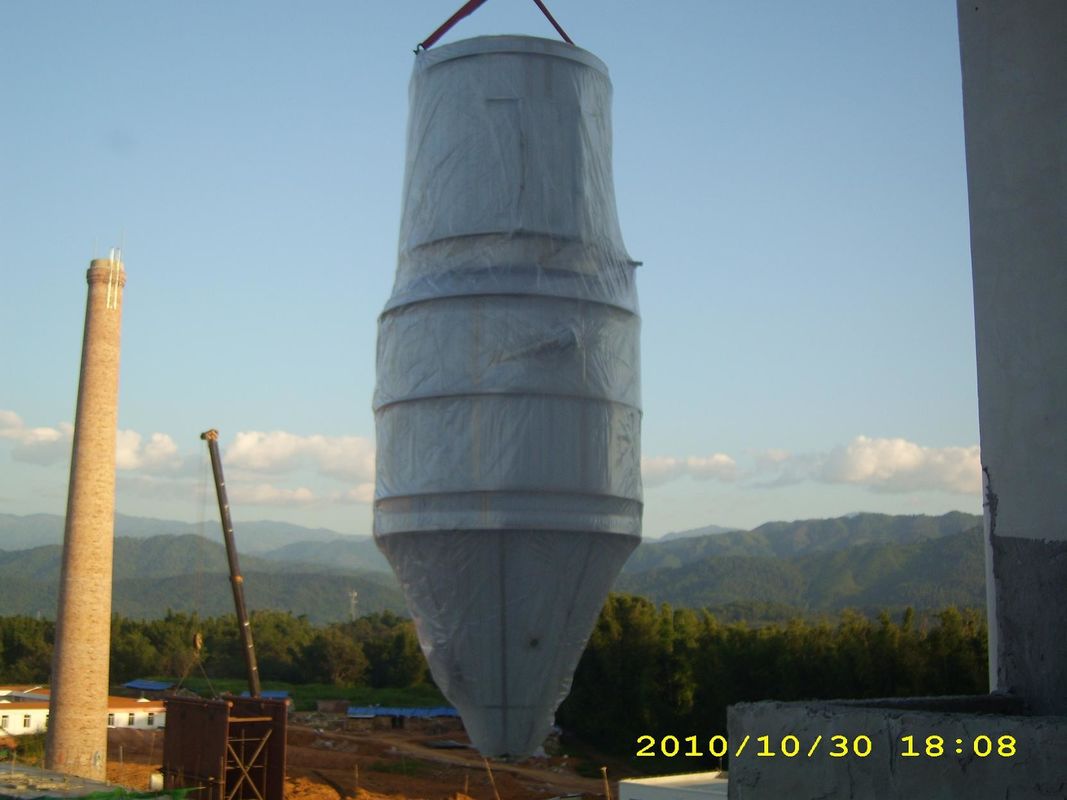

| 4 | Probeta de desecar gases |
1, distribuidor del aire caliente: nuestra compañía para los sistemas múltiples de equipo, el efecto es muy buena, adopta δ=2~3mm, 304SS 2, probeta de desecar gases: Dentro de diámetro de la probeta de desecar gases es 8.9m.The que la presión negativa puede soportar 2000Pa, no será dañado en caso de errores. La pared interna es 3mm304 pulió el panel del espejo, soldadura al arco de argón. La torre se envuelve en placa del color del grueso 0.6m m, Q235 el tipo medio esqueleto de acero y el grueso del aislamiento de las lanas de roca de 100m m; Reborde recto del empalme de la forma cónica sin. la acería 14, los rebordes restantes se hace de las placas de acero de la anchura 100 milímetros y el grueso de 12 milímetros, espaciamiento no es más de 2,5 metros, el refuerzo vertical se hacen del tubo del cuadrado 50x100, el grueso de 3 milímetros, espaciando no exceder 1220 milímetros. Grueso al aire libre seco δ=3mm, placa a cuadros de acero del tejado de carbono. 3, la torre tiene la fan de 4 torres y agujero de observación, fáciles limpiar la torre de observación. La conexión del cuerpo de la torre y la curva de tubo toda son diseñadas por la junta de extremo del arco para reducir el ángulo muerto. 4, temperatura corriente normal: El distribuidor del aire caliente en temperatura del aire es 160℃, interior de la torre es límite de la temperatura de funcionamiento 120℃.The es presión de funcionamiento 300℃.Tower: 100~-1500Pa, torre del vacío del límite: - 2000Pa. 5, martillo neumático: Por nuestro diseño de la fábrica y fabricación de martillo de aire, la vibración del consumo grande, bajo del aire. El usuario prepara el compresor de aire mismo |
| 5 | El sistema de recepción |
|
| 6 | Dispositivo de escape |
1, fan de proyecto inducido: modelo: G4-73-12D, poder: 160KW, velocidad: 1450r/min, tarifa que sopla: 83088~104600m3/h, presión: 4366~3171Pa equipó del apagador ajustable, producción Q235, él acorcheta está instalado con 4 cojines del choque 2, conducto de extractor: Contacto material con 304 acero inoxidable, acero de carbono para los refuerzos. |
| 7 | Sistema eléctrico |
1, el gabinete de control eléctrico se hace del acero de carbono. 2, el sistema de control adopta control rutinario del contactor del botón. Parámetros principales tales como temperatura de la entrada, temperatura principal de la torre, temperatura del mercado por el ajuste de la exhibición del termómetro digital, equipado de instrucciones de la torre de la presión negativa, presión de aire de la entrada, control de presión negativa, instrucciones claras, la operación, la conveniencia de usuarios. Los componentes eléctricos principales del control usando componentes eléctricos de CHINT, un elemento importante son productos de alta calidad importados adoptados, garantizar con eficacia la confiabilidad de la seguridad eléctrica. 3, la temperatura de la entrada por el control inteligente del termómetro digital, exhibición, alarma, aseguran la temperatura constante de la entrada. |
