Secador en lecho fluidificado continuo horizontal del Vibro químico de 304SS 500kg/H

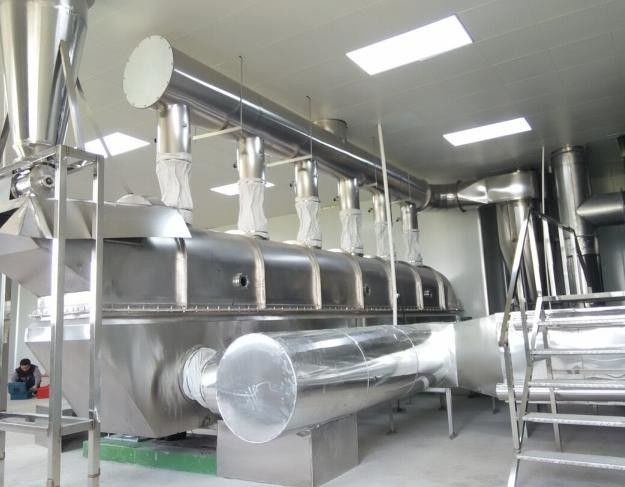

Secador en lecho fluidificado de la vibración linear ZLG6-0.75

Descripción del equipo:

El secador en lecho fluidificado vibrante, designado lecho fluidizado vibrante, es un nuevo tipo de equipo de sequía de gran eficacia fluidificado conveniente para secar los materiales granulares y polvorientos. Tiene las ventajas de la protección del medio ambiente fácil de la operación, ahorro de energía y.

Principio de vibrar la sequedad en lecho fluidificado: el ventilador filtra el aire ambiente a través de los filtros primarios y de la medio-eficacia de aire y lo calienta a la temperatura determinada por el cambiador de calor de vapor, y finalmente incorpora la parte inferior del lecho fluidizado a través del tubo como fuente de calor para la fluidificación material y la sequedad. El material mojado entra en la placa de cama (placa perforada) dentro de la máquina del puerto de la alimentación del cuerpo superior de la cama. Bajo acción de la fuerza de la excitación del motor vibrante a ambos lados del lecho fluidizado, el material se lanza adelante y se mueve continuamente horizontalmente, y el aire caliente pasa hacia arriba a través de la placa de cama (placa perforada) está en contacto con los materiales mojados. Los materiales mojados se suspenden en el aire caliente para producir un de lecho mixto de las partículas de material y del aire caliente, que es como una ebullición líquida, y conducen transferencia de la transferencia de calor y de la humedad entre el material y el aire caliente. Bajo acción del intercambio de calor, el aire caliente arrastra el vapor de agua y partículas materiales finas y se descarga del mercado de aire de la fan de proyecto inducido después de ser sacado el polvo por el separador ciclónico y el filtro de bolso.

Después de que se seque el material, continúa moviéndose adelante. El aire fresco se utiliza en la parte inferior del lecho fluidizado. Una división se hace en la cama más baja del lecho fluidizado para distinguir el aire frío del aire caliente. Después de que el material entre en el contacto con el aire frío, se intercambian el calor y el frío. Reduzca para alcanzar el efecto deseado, y finalmente la descarga del puerto de la descarga, y comparta el colector de polvo y al fan de proyecto inducido con la sección de sequía.

Cuando el material se lanza adelante y continuamente en la placa de cama (placa perforada), una pequeña parte de partículas finas caerá de la placa de orificio a la chapa fonda interna del lecho fluidizado. La chapa fonda es paralela a la placa de cama (placa perforada) y está también bajo acción de la vibración. El material se lanza adelante continuamente a lo largo de la dirección horizontal, y finalmente se descarga automáticamente del puerto del retiro de polvo del piso en lecho fluidificado.

El secador en lecho fluidificado vibrante es ampliamente utilizado en la sequedad de materiales polvorientos y granulares en la sustancia química, farmacéutico, la comida, verduras deshidratadas, grano, e industrias minerales.

Durante la operación, los materiales se alimentan uniformemente y continuamente en el lecho fluidizado vibrante a través del alimentador. Al mismo tiempo, el aire se calienta a cierta temperatura después de ser filtrada, e incorpora la cámara en la dirección del viento del secador a través de la entrada de aire. Después de que las caídas materiales en la placa de la distribución, bajo acción dual de la fuerza de la vibración y del aire caliente atraviesen la placa de la distribución del aire, estará en un estado suspendido y entrará en contacto con el flujo del aire caliente. Después de ajustar la cantidad, los parámetros de la vibración, la presión de viento y la velocidad del viento de alimentación, la cama material forma un estado fluidificado uniforme. Hay turbulencia feroz entre las partículas materiales y el medio de calor, que fortalece el proceso de calor y de la transferencia total. El producto secado se descarga del puerto de la descarga, y del paso evaporado del agua e inútil del gas a través del separador ciclónico y del filtro de bolso para recuperar el polvo. Después de ser descargada en la atmósfera. El ajuste de los parámetros relevantes puede cambiar fácilmente la capacidad de proceso del sistema dentro de cierta gama.

Descripción técnica de los componentes claves del sistema:

1. Cuerpo superior

El cuerpo superior de la cama separa el área de sequía de la atmósfera para evitar que el polvo escaparse y cause la contaminación ambiental. La mitad superior es más grande que la mitad inferior, así que la velocidad del viento en la parte superior es más baja que la parte más inferior, que es conducente a la sedimentación de la partícula, reduce la cantidad de polvo arrastrada, y reduce la colección de colectores de polvo. La cantidad de polvo es menos, y es más respetuosa del medio ambiente. La estructura arqueada en la cima del cuerpo superior de la cama hace la rigidez mejor, el interior es fácil ser pulido y ser pulido, y el final es bueno, y ningún polvo se adhiere a él.

El cuerpo superior de la cama es generalmente una estructura de paredes delgadas con un grueso de cerca de 3m m. Para prevenir vibraciones elásticos grandes de la pared lateral, una sección de costillas de refuerzo soldadas con autógena se requiere en el exterior. El cuerpo superior de la cama se proporciona los mercados de extractor para el aire de extractor. Teniendo en cuenta la fuerza del cuerpo superior de la cama, se hace generalmente en una forma redonda, y 4-6 mercados de aire se hacen generalmente según el tamaño del lecho fluidizado. El cuerpo superior de la cama se equipa de un vidrio de vista de la rápido-colocación, que se utiliza para observar el estado seco del material y puede también tener en cuenta la función del agujero de la mano. El cuerpo superior utiliza un puerto de acceso de la rápido-colocación, que es conveniente y rápido abrirse y cercano. Un extremo del cuerpo superior de la cama se proporciona un puerto de la alimentación, y el puerto de la alimentación tiene una placa de la válvula para facilitar el ajuste del volumen de la alimentación.

2. Parte inferior del cuerpo

El cuerpo más bajo de la cama es la cámara de aire donde el aire caliente entra y el trabajo del tablero de la cama junto para terminar la tarea uniformemente de enviar el aire caliente en la cama. Al mismo tiempo, el motor de la vibración también está instalado en el cuerpo más bajo de la cama. El volumen del cuerpo más bajo de la cama se relaciona con la uniformidad de la caída de presión de la cama y de la fluctuación de la caída de presión. Por este motivo, debe haber un suficientemente de gran capacidad del cuerpo más bajo de la cama, y el cuerpo más bajo de la cama debe llevar la carga dinámica de todas las masas vibrantes, el cuerpo más bajo de la cama se debe diseñar tan como estructura del marco de caja. El cuerpo más bajo de la cama se debe equipar de un motor de la vibración, y el cuerpo más bajo de la cama debe ser más grande que el cuerpo superior de la cama, generalmente 8-10m m. El exterior se refuerza con acero del canal y el interior se refuerza con los tubos redondos. El cuerpo más bajo de la cama se divide en dos cámaras de aire con un tablero de la división, una cámara de aire se ventila con aire caliente, y la otra cámara de aire se ventila con aire frío. La división se guarda cierta distancia de la parte inferior del cuerpo más bajo de la cama para facilitar el flujo de agua de la salida material y de limpieza de la cama.

El cuerpo más bajo de la cama se proporciona los mercados de extractor para el aire de agotamiento. Teniendo en cuenta la fuerza del cuerpo superior de la cama, se hace generalmente en una forma redonda, y 6-8 mercados de aire se hacen generalmente según el tamaño del lecho fluidizado. El cuerpo más bajo de la cama es una estructura de caja, y habrá esquinas muertas después de la chapa fonda y las placas laterales están dobladas y soldadas con autógena. Para prevenir la acumulación de materiales y facilitar limpiar, una placa triangular se suelda con autógena en la esquina muerta para cerrarse. El cuerpo más bajo de la cama se proporciona un puerto del retiro de polvo debajo del puerto de la descarga. El puerto del retiro de polvo se hace de cuadrados redondeados, y una placa ciega en el top es conectada por la instalación rápida. Hay muchas maneras de absorber el choque de la cama más baja, principalmente usando las primaveras de goma y los sacos hinchables inflables.

3. Superior y bajar los rebordes de la cama

Hay principalmente dos maneras de conectar la parte superior y de bajar cuerpos de la cama. Uno es ensancha conexión de perno, los rebordes es decir, superiores y más bajos del cuerpo de la cama son conectados por los pernos. Este método no es muy conveniente para la limpieza y el mantenimiento del lecho fluidizado. Debido a esta situación, nuestra compañía diseña una manera que pueda ser conectada y ser desmontada rápidamente,

4. Tablero de la cama

Los pasos del aire caliente a través de la placa perforada para hacer que el material se fluidificaron en el lecho fluidizado vibrante. La experiencia muestra que cuanto mayor es la porosidad abierta, más difícil es asegurar la calidad de la fluidificación. La porosidad abierta está generalmente en el rango de 3%-10%, y la abertura es normal. Según la distribución del triángulo equilateral, el diámetro es sobre todo agujeros rectos de 2-3m m, usted puede también abrir un agujero lengua-formado en el extremo de la alimentación según la humedad, y después abre un agujero recto en la parte posterior, o usted puede diseñar específicamente el tablero de la cama según el material.

Diseño del proceso de selección del equipo

(1), diseño de proceso:

(2), parámetros de proceso básicos:

(3), parámetro de la planta:
