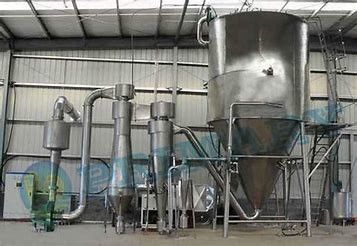

Contaminación de cerámica del secador de espray químico del polvo del lazo abierto libre

Secadorde espray del LPG100 Centrifigural

Condiciones y requisitos del diseño del equipo

Nombre material: polvo de cerámica

Humedad inicial: el 65% (35% incluyendo)

El contenido de agua final: el ≤5%

Temperatura del aire de la entrada: 180-220℃

Temperatura de extractor: 80-100 ℃

Evaporación del agua: cerca de 100 kilogramos/h

La presión negativa: -150Pa

Frecuencia de la velocidad: 40-50HZ

Cantidad de la alimentación: sobre 150-250Kg/h

La mercancía seca numera: 60-150mesh

Presión atmosférica: 760mmH2O

Temperatura ambiente: 20℃

Humedad absoluta: el 80%

Fuente de alimentación: 380V, 3 fase, 50HZ

Tecnología de la unidad centrífuga del secado por aspersión

La leche es de las características de sequía líquidas para la absorción fácil de la humedad, sensibles al calor, requisitos de la categoría alimenticia más arriba, y porque es comida, más atención se debe prestar al color del producto, a la fragancia y a los requisitos del gusto de la alta característica. Necesitamos tan estar en poco tiempo en tiempo seco, y el extremo del agua es ser bajo, el enfriamiento y el desecante rápidos después del polvo. Después de que estudiáramos las características de la sequedad de leche especial, desarrollamos un equipo especial del secado por aspersión, que tiene las siguientes características:

, La calidad del producto puede ser control estable

El atomizador de la unidad usando control del frenqucy, puede cambiar arbitrariamente el efecto de la atomización, que puede alcanzar el control apropiado del tamaño de partícula del producto; diseñe el distribuidor del aire, puede ajustar la dirección de viento caliente; ajuste del volumen de aire de la fan de proyecto inducido, para regular la presión negativa en la torre, tiempo de retención del material del control. Es no sólo aplicable a seco inmediato de alta temperatura, también conveniente para la evaporación del agua del tiempo largo de la baja temperatura; usando tecnología avanzada del control borroso, construya un modelo matemático borroso temperatura del aire y el nivel de entrada e incorporado en el programa, dejado en temperatura del aire del seguimiento automático de la alimentación se ajusta automáticamente para asegurar la estabilidad de la calidad del producto.

B, puede prevenir la coquefacción y la succión pegajosas de la pared del polvo

Según las características de esta clase de material, ha hecho el ajuste correspondiente en el diseño del diámetro de la torre, que antes de que la sequedad del polvo no esté hasta la pared de la torre, y pueda asegurar la época de residencia del aire caliente del polvo y el secado en el cono de la torre; el dispositivo del enfriamiento de la camisa calefactora de la refrigeración por aire del aumento, usando torre de enfriamiento natural del viento es el cono principal, guarda la temperatura interna del cono aproximadamente 50 grados, cuando la subida de la temperatura de sequedad del polvo después de la caída dentro del cono, no debido a la temperatura alta local y enfocar en y pegar; el cono con un total de 3 sistemas del cono intermitente del choque del martillo neumático, el polvo del cono se deslizó rápidamente en el mercado principal de la torre; el aire de la deshumidificación que alimenta el dispositivo del deshumidificador está fuera del viento que fuerza el anfitrión y un polvo de enfriamiento de la descarga del ciclón y limpiar un poco material de la polinización, tiene dos funciones, una se refresca rápidamente para prevenir la absorción de la humedad, los requisitos operativos de acuerdo con el FDA.

C, no material del producto, bloqueando fenómeno

El anfitrión entró en contacto con todo con la materia prima en avión o la transición circular del arco, superficie de contacto es pulido, puliendo el proceso (pulido fino] más de 10), evitar los agujeros de la arena y las esquinas, para prevenir la acumulación de tapar el material, conforme a los requisitos del GMP

D, alta recuperación del polvo

El sistema del retiro de polvo de unidad del secado por aspersión se compone del colector de polvo de dos fases de la película del ciclón y del agua. Un ciclón con el alto separador de gas, ciclón secundario por el tipo separador ciclónico de la difusión, la producción alcanzó 97-98%, tres niveles de la eficacia de la absorción del polvo de la película del agua del extractor sobre 99,5%, después del líquido de la absorción que reciclaba, descarga para alcanzar el estándar del extractor de la protección del medio ambiente.

E, ninguna contaminación, ninguna salida, desmontaje fácil, fácil limpiar

El aire pre que procesa el sistema adopta el filtro de aire de la eficacia alta; la unidad en contacto con el material en el material hecho del acero inoxidable para no asegurar ninguna contaminación de los materiales; en contacto con el material de las piezas de la transmisión con la buena prueba del lacre, impermeable y de aceite del laberinto; operación de la válvula de mariposa del lacre del mercado, prevenir fuga de aire; el anfitrión, los ciclones y otros pedazos se fueron en la boca de limpieza, fan de proyecto inducido que el tubo de descarga adopta la conexión movible, pueden ser esterilización en cualquier momento de limpieza desmontada de la desinfección y y así sucesivamente, alcanzando el requisito del GMP.

F, realizar control de la automatización

La unidad con el circuito de sistema de control del PLC; el proceso de la animación de la pantalla táctil, tiene operabilidad; parámetros variables de la operación para realizar el control borroso del seguimiento automático de la tecnología; caja fuerte y establo del inversor que ajustan el atomizador; la exactitud de temperatura del aire se puede alcanzar más/menos 2℃, maximiza para reducir el consumo de energía; entrada y mercado, temperatura de la columna, indicador digital de la presión de la columna, sistema exacto y así sucesivamente.

Muchas de las ventajas de la configuración especial de la unidad del secado por aspersión, según muchos productos similares usando el resumen de la experiencia, y refieren a de ultramar muchos avanzaron tecnología y la investigación y desarrollo, ahora tienen la fábrica nacional del aditivo alimenticio, la fábrica farmacéutica y fábrica química en el uso acertado, y las unidades convencionales se comparan para conseguir el mejor efecto son muy obvias. Por ejemplo: El gusto de Jiangxi es comida, sabor de Guangdong Minghua, especias de Shangai Shen Bao, Hong Kong Ying biológico, buenos efectos especiales, recibió a los clientes alabanza y críticas de la industria. También continuaremos centrándose en la tecnología del secado por aspersión a la investigación y desarrollo adicional, más profundizada, para la mayoría de empresas nacionales y extranjeras para hacer un mejor soporte técnico

Esquema del diseño del equipo

Tipo primario: (El tratamiento de la leche basó) unidad centrífuga de alta velocidad del secado por aspersión LPG200,

Sistema de calefacción: calefacción de vapor + remuneración de calefacción eléctrica

Sistema del retiro de polvo: separador ciclónico de dos fases combinado con el removedor del polvo de la película del agua

Sistema de lazo: el lazo abierto

Sistema de la filtración del aire: primero, filtro de aire de la eficacia media, y alta

Sistema de alimentación: bomba de alimentación ajustable stepless del nammaw

Descargue el sistema: tipo válvula de la estrella de escape

Sistema de control: la velocidad arbitraria del atomizador de la regulación de la frecuencia, se asegura de que el mejor efecto de la temperatura de la exhibición del instrumento digital, presión, presión diferenciada, tecnología borrosa, parámetro de la variable de control del seguimiento automático y así sucesivamente

Parámetro técnico del equipo
