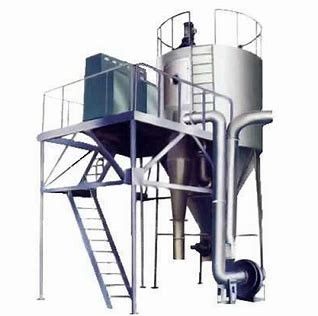

Calefacción de gas del secador de Scale Centrifugal Spray del piloto de leche en polvo de la comida

Centrífugo automático de leche en polvo 304SS/316SS

Introducción principal

El secador de espray centrífugo de alta velocidad se utiliza para hacer el gránulo del polvo de líquido directamente. Es conveniente para la producción del polvo de los materiales tales como solución, emulsión, líquido y goma con velocidad de sequía rápida, eficacia alta, proceso simplificado, y los recursos economizados del hombre. especialmente para el material sensible al calor, esta tecnología podía guardar el color, la especia y el sabor. El producto final posee la buena uniformidad, la movilidad y la capacidad de disolución, también pureza elevada. Esta máquina es favorable para mejorar productividad y ventajas bien de la tecnología, que tiene gran perspectiva en las industrias industria química, ligera, de construcción del material, del producto alimenticio, farmacéuticas, bioquímicas y otro.

Ⅰ, Condición del diseño del equipo:

1, condición líquida de la alimentación

Nombre del material: líquido

Contenido sólido: el 25%

Humedad final: el 5%

Temperatura del aire de la entrada: 200--210℃ (temperatura del aire de la entrada es 210℃)

Temperatura del aire del mercado: ~90℃

Evaporación del agua: 500 kg/h

Viscosidad: no

Proporción de líquido: ~1,1 g/cm3

Fuente de calor: Estufa caliente de gas de la ráfaga

Temperatura líquida: 20℃

2, condición del producto seco:

Tamaño de grano seco: malla ~120

Proporción de la acumulación de la materia seca: ~0,8 g/cm3

Higroscopicidad: no

Temperatura material del mercado: 40~50℃

3, condiciones de proceso

Modo de la atomización: Centrífugo

Entre en contacto con el modo entre las gotitas y el aire caliente: Flujo paralelo

Fuentes de calor y métodos de calefacción: Estufa caliente de gas de la ráfaga

Temperatura del aire de la entrada: 210℃

Temperatura del aire del mercado: ~90℃

Modo de la colección del polvo: Requisitos materiales del precipitatorSystem de dos etapas del ciclón: Sigue habiendo la pieza del contacto y fuera de la unidad central es SS304, es Q235.

4, condiciones meteorológicas del diseño

Presión atmosférica: presión de la atmósfera estándar

Temperatura ambiente: 20℃

Humedad relativa: el 60%

Contenido de agua del aire ambiente: 0,012 kg/kg

5, obras públicas (total)

5,1 fuente eléctrica

Fuente de alimentación: 380V, 3phase, 50HZ

Poder: fuerza impulsora 267 kilovatios

6. Parámetros principales del equipo:

(1) diámetro interno de la torre: Φ5800 milímetro

(2) diámetro externo de la torre: Φ5960 milímetro

(3) volumen de aire: 15000 kg/h

(4) temperatura del aire de la entrada: 210℃

Temperatura del aire del mercado: ~90℃

(5) salida del producto seco: ~200 kg/h

Evaporación del agua: 500 kg/h

(6) contenido en agua del polvo seco: el 4%

(7) estufa caliente de gas de la ráfaga: 800000 kcal/h

(8) extractor de polvo del ciclón 1: 2-- XXF/Φ1100

Extractor de polvo del ciclón 2: 2-- XXF/Φ1000

(9) máquina que sopla: Modelo: poder 4-72-5A: Velocidad 15KW: 2900 RPM

(10) fan de proyecto inducido: Modelo: poder 9-26-10D: Velocidad 55KW: 1450 RPM

bomba de tornillo (de 11): Modelo: Poder GF40-1: Presión 4KW: 0,6 Mpa

Régimen: 8 velocidad^de m³ /h: 700 RPM

atomizador (de 12): Modelo: Poder XH-500: 11KW

Velocidad: 12000~15000 RPM

Ⅲ, Definición de sistemas

Selección inicial: Una unidad más seca de espray LPG-500

Sistema de calefacción: Estufa caliente de gas de la ráfaga

Sistema de la captura del polvo: Separador ciclónico de dos etapas

Sistema dieléctrico de la circulación: Ciclo abierto de la fan del proyecto

Sistema de la filtración del aire: Filtro de aire inicial

Sistema del alimentador: Alimentación automática ajustable de la bomba de tornillo

Sistema de control: Control centralizado del gabinete de control

Ⅳ, Diagrama esquemático del proceso tecnológico (con los dibujos)

Ⅴ, Tabla de parámetro técnica del equipo
