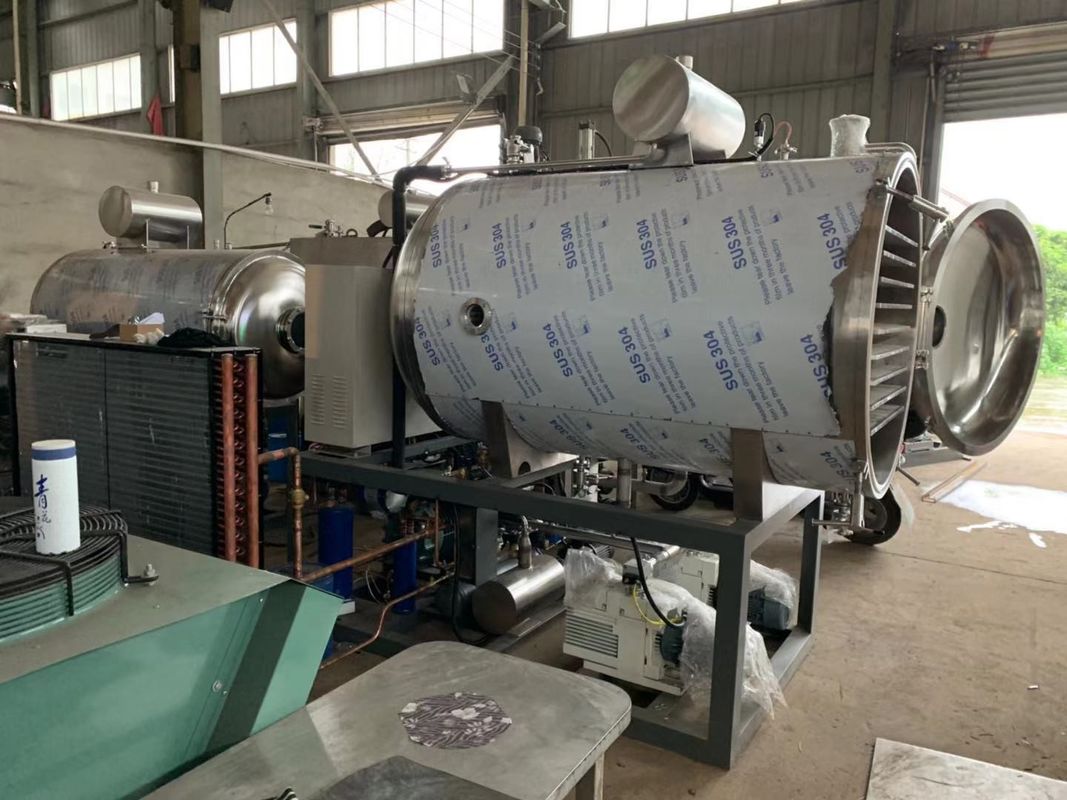

| Secador de helada ZG-5 |
| Construcción |
Parámetros técnicos |
Observación |
| Estructura baja |
| Área eficaz de estantes |
5㎡ |
|
| Capacidad de la entrada |
50kg |
|
| Capacidad máxima del condensador |
60Kg/batch |
|
| Fuente de alimentación |
220V/60Hz/3P |
Según el voltaje del cliente |
| Consumo de energía |
22.35Kw |
|
| Agua de enfriamiento |
5T/Hr (T<28℃, P=0.1-0.15MPa) |
Reciclable
Preparado por el cliente
|
| Tamaño de la máquina (L*W*H) |
2700*1200*2430m m |
Conforme al diseño real |
| Estructura principal |
Tipo de la unidad |
|
| Peso |
3000 kilogramos |
|

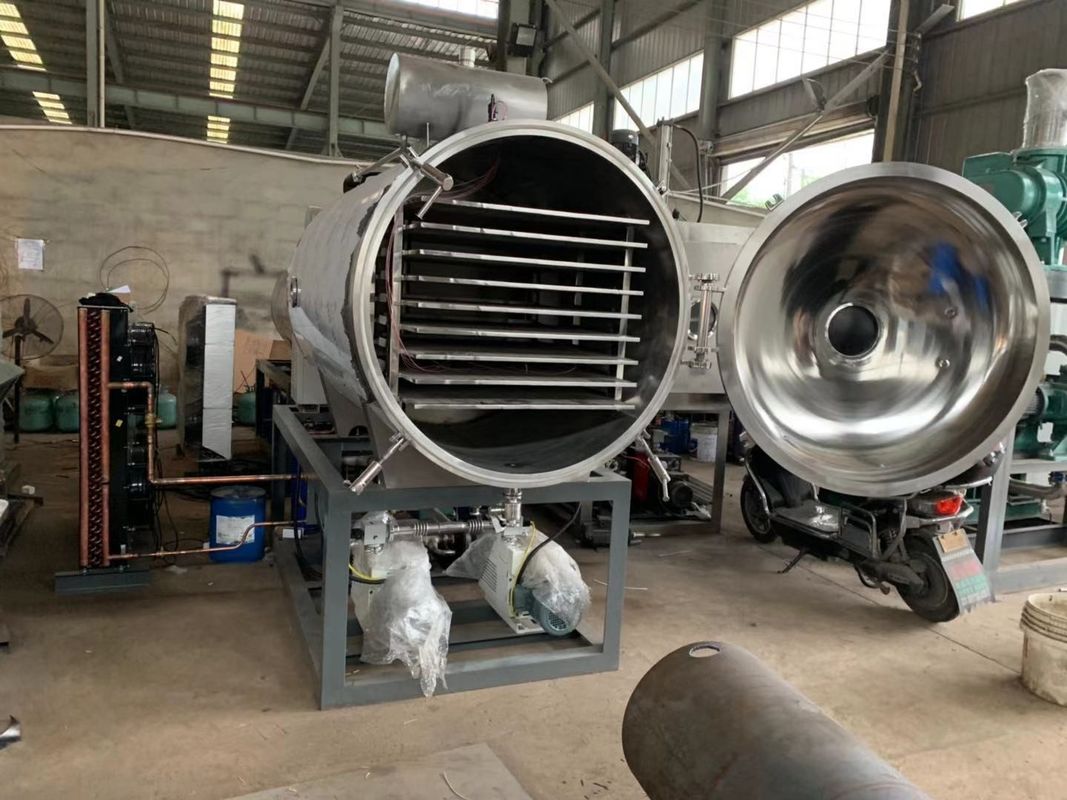

| Cámara seca |
| Material seco de la cámara |
SUS304/6m m densamente |
|
| Forma y dimensión secas de la cámara |
Cilindro φ1100*1100 |
|
| Cerradura de puerta |
Cerradura del botón de la mano |
|
| Dirección abierta de la puerta |
Derecha a izquierda |
Decidido por el cliente |
| De ángulo abierto |
>110° |
|
| Material de la puerta |
SUS304 |
|
| Surfaceness |
Ra≤0.5um |
|
|
Ventana panorámica
|
vidrio Frost-resistente
φ240mm, δ25~27
|
Instalado en el frente
|
| Sello de puerta |
Sello médico de la goma de silicona de la sección de o |
|
| Sensor de temperatura |
T-tipo termopar |
|
|
Estantes
|
| Material del estante |
SUS304 |
|
| Estante Surfaceness |
Ra≤0.5um |
|
| Cantidad del estante. (PC) |
7+1 capas |
La capa superior de los estantes es remuneración de temperatura |
| Bandeja del acero inoxidable |
Hangzhou 395*445*30/2m m densamente |
28pcs |
| Distancia entre los estantes |
75 milímetros |
|
| Dimensión del estante (L*W*H) |
800*895*15m m |
|
| La temperatura más baja del estante |
-50℃ |
|
| La temperatura más alta del estante |
+70℃ |
|
| Tarifa de enfriamiento del estante |
+20~-40℃≤60min |
Sin carga |
| Consumo de energía de la calefacción |
8 Kw/220V/60Hz |
|
| Cerca del estante |
Prevenga la bandeja cruzan encima el estante |
|
| Condensador |
| Material del condensador |
SUS304/6m m densamente |
|
| Forma y dimensión |
Cilindro φ1100*600 |
En la parte posterior de la cámara seca |
| Material del tubo de la bobina |
SUS304 |
|
| Forma de la bobina |
Tubo circular de la bobina |
|
| Área de cogida del agua del tubo de la bobina |
≥5㎡ |
|
| Refrigerante |
R404a |
|
| La temperatura más baja del condensador |
-55℃ |
|
| Tarifa de enfriamiento |
+30~-40℃≤30min |
|
| Ventana panorámica |
vidrio Frost-resistente
φ240mm, δ25~27
|
Instalado en el lado
|
| método de descongelación |
sSray + inmersión |
|
| Sensor de temperatura |
T-tipo termopar |
|
| Unidad de refrigeración |
| Compresor. |
Motor de dos etapas de Bitzer 12.2HP |
1set |
| Consumo de energía |
9.15Kw |
|
| Refrigerante |
R404a |
Preparado por el cliente |
| Uniformidad de la temperatura del estante |
+/-1℃ |
|
| Separador de aceite |
Shengzhou |
1set |
| Filtro de aceite |
Shengzhou |
1set |
| Regulador del diferencial de la presión del aceite |
Shangai |
1set |
| Separador gaseoso líquido |
Shengzhou |
1set |
| Filtro de sequía de la deshumidificación |
Shengzhou |
1set |
| Manómetro |
Shengzhou |
3set |
| Retransmisión de protección de alto voltaje |
Shengzhou |
1set |
| Condensador refrigerado por agua |
Zhejiang Kaidi |
1set |
| Tubo que humedece acanalado |
Shengzhou |
2pcs |
| Válvula de parada manual |
Shengzhou |
1set |
| Válvula electromagnética de refrigeración |
Emerson (América) |
1set |
| Válvula de la extensión |
Danfoss (Danmark) |
1set |
| Tubo de cobre rojo |
φ16, φ12, φ10 |
|
| Vuelta-tubo de la refrigeración |
tubo sin soldadura del acero inoxidable φ38 |
|
| Sistema del vacío |
| Bomba de vacío |
LEYBOLD D30C 1.5KW |
2sets |
| Tubo acanalado |
Φ76 |
Resistencia de choque del tubo de vacío |
| Flujo de aire de la bomba |
100L/S |
|
| Consumo de energía |
3Kw |
|
| Válvula de mariposa |
Ningbo GI-63 |
|
|
válvula electromagnética del vacío
|
Ningbo DDC-40 |
Automático ábrase o ciérrese con la bomba de vacío |
| indicador de vacío |
Shandong ZJ-54D |
|
| Vacío final |
≤1Pa |
Sin carga |
| Tarifa de bombeo |
De la presión atmosférica caída a 133 Pa≤20min |
|
|
Tarifa de la salida del sistema
|
0,005 Pa.m3/sec |
|
| Sistema de la circulación |
| Material del tubo |
tubo sin soldadura 304 |
|
| Bomba de circulación |
Nanfang 1.1KW |
1set |
| Consumo de energía |
9,1 kilovatios |
|
| Vávula de bola |
Shangai DG40 |
Cumpla con el estándar de Q/IAKX002-97 |
| Líquido de circulación |
Aceite de silicón |
Preparado por el cliente |
| Cambiador de calor |
BAODE BPHE |
1set |
| Velocidad de calentamiento |
>1℃/min |
|
|
Método de calefacción
|
Tubo de calefacción eléctrico 4KW*2pcs 8Kw |
|
| Método de control |
Control manual/auto |
|
| Dimensión flúida de circulación del tanque |
¢300*400 |
|
| Sistema de control |
| Software de la supervisión de sistema |
Hangzhou |
1set |
| Gabinete de control vertical |
Hangzhou Shuanglong
1100×400×600
|
Control, expediente |
| PLC |
NC AC/DC/relay de la CPU 226 de SIEMENS |
1set |
| Módulo de la extensión del termopar |
NC 4 (4 TC) DEL EM 231 DE SIEMENS |
1set |
| Módulo de entrada análoga |
NC DEL EM 231 DE SIEMENS (4 AI) |
1set |
| HMI |
Magnetocardiogramas |
1set |
| Cable de HMI y del PLC |
Hangzhou |
|
| Corriente constante |
Hangzhou |
1 |
| Fuente de alimentación de la transferencia |
Compañías/24V/5V de Taiwán MW |
24V 1pc
5V 1pc
|
| Sensor de temperatura |
T-tipo termopar |
Sensor de temperatura |
| indicador de vacío |
Shandong ZJ-54D |
2 |
| Contactor de la CA |
SCHNEIDER
|
|
| Aire-rotura |
SCHNEIDER |
|
| Alambre eléctrico |
10㎡, 6㎡, 4㎡, 2㎡, 1㎡ |
|
