Lugar de origen:
China
Nombre de la marca:
XINYU
Número de modelo:
LPG300
Vídeo
Vídeo

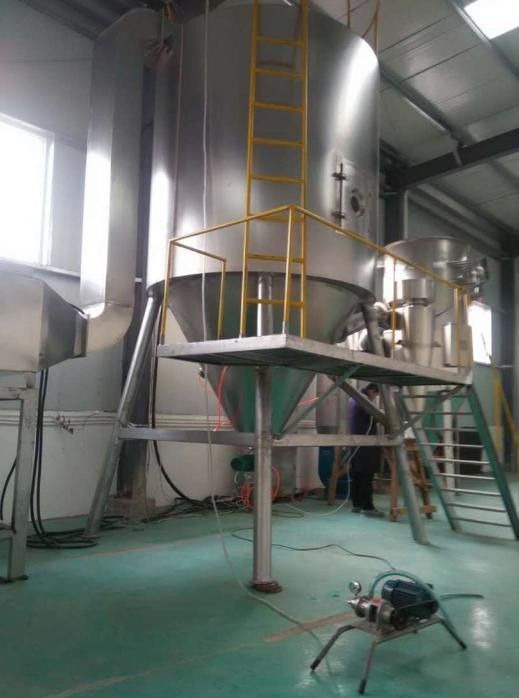

Secador de espray de LPG300 Centrifigural
Condiciones del diseño del equipo
Nombre del material:
Contenido sólido: Cerca de 45-50%
Contenido de agua final: el ≤5%
Temperatura del aire de la entrada: 180-200℃
Temperatura de extractor: 90-100℃
Frecuencia giratoria de la velocidad: 40-50HZ
Diámetro de la probeta de desecar gases: ф4600 milímetro
La presión atmosférica: 760mmHg
Temperatura ambiente: 25℃
Humedad absoluta: el 90%
Fuente de alimentación: 380V, 3Phase, 50hz
Principio de funcionamiento y esquema del diseño del equipo
1, principio operativo
La máquina es circulación abierta, flujo, atomización centrífuga, operación micro de la presión negativa. El aire medio de sequía de la atmósfera según instrucciones de funcionamiento, después de la inicial, filtro de aire del efecto medio, ventilador, estufa caliente, el filtro de la eficacia alta se convierte en aire caliente de alta temperatura y limpio, después entra en la probeta de desecar gases principal a través del distribuidor del aire caliente. El material líquido pasa a través de la bomba de tornillo según la instrucción de la operación y entra en la boca centrífuga. Las gotitas se dispersan en pequeñas gotitas bajo fuerza centrífuga. En la probeta de desecar gases principal, las gotitas están en el contacto completo con el aire caliente, calor intercambiado a lo largo de sus trayectorias específicas, después secado en productos, después separado por un separador ciclónico, y los materiales sólidos se recogen. El medio del gas se filtra hacia fuera.
2, descripción del esquema del diseño:
Selección inicial: Tipo LPG-300 (ф4600) secador de espray,
Sistema de calefacción: Estufa de fuel del aire caliente para 500.000 calorías de calefacción
Sistema de la colección del producto: retiro de polvo de la película de la torre bottom+Cyclone separation+Water
Sistema circulatorio: abra la circulación de la fan del proyecto
Ventile el sistema de la filtración: De la eficacia resistente del efecto primario, medio filtro de aire de alta temperatura y alta
Sistema de la alimentación: Alimentación ajustable stepless de la bomba de Nemo
Sistema de la colección: válvula de escape asteroide
Sistema de control: la conversión de frecuencia ajusta la velocidad del atomizador, temperatura del instrumento del indicador digital, presión, diferencia de la presión, parámetros borrosos de la variable de control del flujo de trabajo/plc de la pantalla táctil y así sucesivamente.
Tabla de parámetro técnica del equipo
| Evaporación del agua | 300Kg/h (máximo) | Diámetro de la torre/altura de la torre | LOS 4.60M/10.5M |
| Temperatura de funcionamiento | Temperatura 90℃ de la temperatura 200℃/Outlet de la entrada |
Atomizador LPG-300 |
Velocidad: el 14000r.p.m Diámetro: 180m m |
| Poder | Conduzca 70KW | ||
| Consumo de petróleo | 50-60kg/h | Calor del sistema | 50X104Kcal/h |
| Consumo del aire de presión | 0.5m3/min | Volumen de aire de sistema | Cerca de 12000 m3 /h |
| Tipo del sistema de sequía | Abra el sistema de la circulación | Modo de alimentación | Alimentación estable automática de la bomba de tornillo | ||
| Modo de contacto del aire caliente | Modo del flujo paralelo | Modo de la fuente de calor | Estufa de fuel del aire caliente | ||
| Modo de la colección del producto | Película de Cyclone+water | Modo de la atomización | Atomización centrífuga | ||
| Modo de control | Ajuste arbitrario, control automático temperatura del aire de la entrada, de la temperatura del indicador digital, de la presión, de la diferencia de la presión, de la conversión de frecuencia de ajustar velocidad de la atomización, de los parámetros borrosos de la variable de control del flujo de trabajo de pantalla táctil del etc./PLC y así sucesivamente | ||||
| Tamaño total | Vea la imagen de la referencia | Peso | 12T | ||
| Condición del ambiente | Presión completa: 760mmHg, Temperature200C, humedad relativa: el 80% | Fuente eléctrica | 3Phase, 380V, 50HZ | ||
Organigrama de proceso
